Veelgestelde vragen

Alles over levering, plaatsing, garantie en de technische uitvoering van onze solid-surface douchevloeren. Niet gevonden wat je zocht? Neem contact op.

Technische informatie

Afvoer & sifon — doorsnede

De douchevloer met solid-surface afvoerkapje is voorbereid op onze afvoerset: een Viega Tempoplex 60 onder een verlijmde onderplaat van 220 × 220 × 21 mm, met een doucheputmaat van Ø 90 mm. De afvoer wordt vanaf de bovenzijde geklemd na plaatsing van de vloer, voor een naadloze afwerking en eenvoudig onderhoud. Elke standaardmaat is er ook als uitvoering met standaard afvoer: een kaal Ø 90 mm gat zonder solid-surface kapje en onderplaat, waar elke gangbare doucheafvoer met chromen deksel op past.

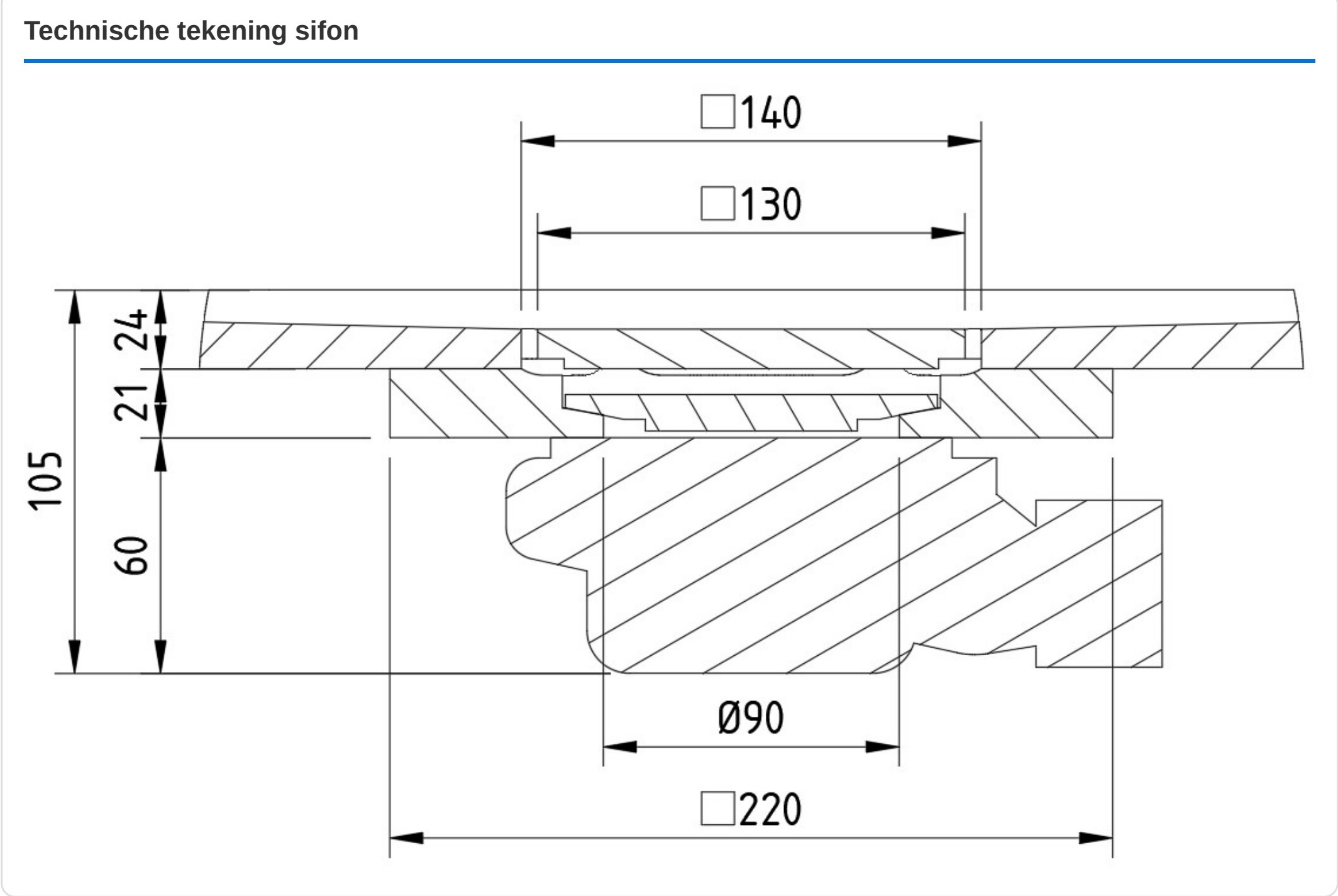

Maattekening van de afvoerset in doorsnede: vloerdikte 24 mm met daarin het solid-surface afvoerkapje van 140 × 140 × 12 mm; onder de vloer de verlijmde onderplaat van 220 × 220 × 21 mm, met bovenin een uitsparing van 130 × 130 mm voor de klemring en onderin een flensopname van Ø 115 mm; daaronder de sifon, een Viega Tempoplex 60 van 60 mm hoog met een flens van Ø 145 mm en een lichaam van Ø 100 mm — samen 81 mm onder de plaat en 105 mm totale inbouwhoogte. Afvoergat Ø 90 mm. Uitloop: 110 mm van het hart van de afvoer tot de wartel, daarna onder 45° schuin omlaag over 125 mm horizontaal gemeten, buis Ø 40 mm met een mof van Ø 50 mm.
Afvoerset met solid-surface kapje — 105 mm inbouwhoogte, 81 mm onder de plaat · download (SVG)
Maattekening van de Viega Tempoplex 60 (model 6963) in doorsnede, de sifon die ook in onze afvoerset zit, hier met chromen deksel direct onder de plaat: bouwhoogte 60 mm onder de plaat, afdekkap Ø 112 mm, afvoergat Ø 90 mm, afvoerlichaam Ø 100 mm met een flens van Ø 145 mm. Van het hart van de afvoer tot de wartel is het 110 mm; daarna loopt de afvoerbuis onder 45° schuin omlaag over 125 mm, horizontaal gemeten: buis Ø 40 mm met een mof van Ø 50 mm.
Dezelfde sifon met chromen deksel (standaard afvoer): Viega Tempoplex 60 — 60 mm onder de plaat · download (SVG)

Maatvoering afvoerset (solid-surface kapje)

Vloerdikte
24 mm
Afvoerkapje (solid surface)
□ 140 × 12 mm
Onderplaat onder de vloer
□ 220 × 21 mm
Uitsparing klemring (bovenin)
□ 130 mm
Flensopname (onderin)
Ø 115 mm
Doucheputmaat
Ø 90 mm
Sifon
Viega Tempoplex 60, 60 mm
Uitloop
Ø 40/50 mm onder 45°, 110 + 125 mm
Onder de plaat totaal
81 mm
Totale inbouwhoogte
105 mm

Weinig opbouwhoogte? Kies de standaard afvoer

De sifon in onze afvoerset is een Viega Tempoplex 60 (model 6963): een extra platte douchebakafvoer voor een Ø 90 mm afvoergat, 60 mm hoog, met een 45°-aansluiting op Ø 40/50 mm. Met het solid-surface kapje zit hij onder de onderplaat van 21 mm en heb je 81 mm onder de vloer nodig. Is die ruimte er bij een renovatie niet, kies dan de uitvoering met standaard afvoer: dezelfde Tempoplex 60 zit dan met zijn chromen afdekkap (Ø 112 mm) direct onder de plaat en heeft 60 mm nodig. Overleg de aansluiting vooraf met je installateur.

De maattekeningen per standaardmaat — bovenaanzicht, doorsnede en afvoerhart — staan bij de productfoto’s op de productpagina: 90×120, 100×120, 120×120 en 100×180 inkortbaar.

Belangrijk bij plaatsing

  • Vlakke ondervloer vereist. De ondervloer dient volledig vlak en waterpas te zijn voor een correcte plaatsing en afwatering.
  • Sifonset tegen meerprijs. De inbouwdiepte op de eerste tekening hoort bij de sifonset (een Viega Tempoplex 60) die wij tegen meerprijs meeleveren bij de uitvoering met solid-surface kapje en onderplaat.
  • Eigen afvoer? Het afvoergat is altijd Ø 90 mm en de afvoer wordt vanaf de bovenzijde geklemd na plaatsing. Kies je de uitvoering met standaard afvoer, dan past elke gangbare doucheafvoer met chromen deksel, zoals de Viega Tempoplex 60 op de tweede tekening hierboven.
